Распред. щит, без образования конденсата

При почти 100% влажности воздуха, чувствительная электроника, зачастую работает на пределе. Для того, чтобы даже в таких экстремальных условиях ее надежно защитить и исключить образование конденсата, необходимо использовать щиты с функцией проветривания.

Именно поэтому фирма Spelsberg не так давно выпустила новую серию распределительных щитов со встроенной системой вентиляции AK Air

Отсутствие конденсата:

При использовании распределительных щитов с вентиляционными элементами, можно исключить образование конденсата во внутреннем пространстве.

Область применения:

Эта способность проявляется даже в особо суровых условиях окружающей среды.

Почти 100% влажность воздуха можно найти не только в тропиках, но и в Германии, например, в пещерах. В этой статье речь пойдет о пещере Дечеи в окресностях г.Изерлон. Эту сталактитовую пещеру, обнаруженную 148 лет назад, сейчас ежегодно посещает 60000 туристов.

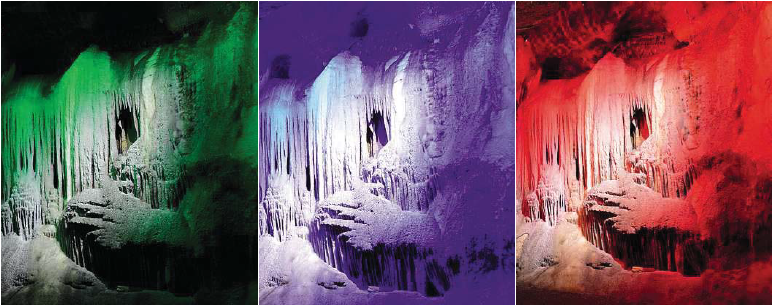

Протяженность пещеры составляет 20 км. Естественно, для посетителей доступна только малая часть пещеры. Раньше она освещалась мощными прожекторами, сейчас здесь используется светодиодная техника, позволяющая не только экономить электроэнергию, но и создавать спецэффекты. Как, например, в сцене «Орган» где стены со сталактитами, напоминающими органные трубы. При нажатии кнопок, изменяется их цветовая окраска (рис.1).


«Зимой 2014/2015 мы полностью перевели всю пещеру на светодиодное освещение», - рассказывает Томас Варнке, электрик компании, которая до сих пор занимается электроснабжением пещеры.

«Полностью изменились и кабельная разводка. Если раньше толстые жгуты кабелей соединяли в общей сложности 25 распредщитов и множество прожекторов, то сейчас Bus-технологии значительно сократили расход кабеля. Многочисленные реле в распредщитах были заменены электроникой, что привело к сокращению занимаемой площади.»

Распредщит без конденсата

Высококачественная электроника стала предъявлять к распределительным щитам особые требования. Распредщиты, применяемые ранее, были, конечно, фирменной продукцией и хорошего качества, но в них регулярно образовывался конденсат, что стало недопустимо.

В пещере влажность воздуха была около 100% при температуре 10°С. Но это внутри пещеры. На входах влажность варьировалась в зависимости от наружной температуры. В результате, в знойный летний день в пещере было сыро из-за конденсирующейся воды. Эта проблема решалась применением распредщитов с высоким уровнем IP. Но тут возникала другая проблема. Освещение пещеры работало только во время посещений. Вечером оно выключалось. То есть, происходило регулярное нагревание и последующее остывание внутреннего пространства распредщита. При остывании давление падало и влажный пещерный воздух всасывался внутрь. Водонепроницаемые щиты не являются газонепроницаемыми, поэтому эта влага (конденсат) оставалась внутри, и со временем ее становилось всё больше.

Именно в это время Spelsberg выпустил на рынок свою новую серию щитов АК Air. Особенностью этих корпусов являются, в первую очередь, встроенные, так называемые Air-вентиляционные элементы, препятствующие возникновению конденсата путем постоянного воздухообмена и выравнивания давления.

Поступающий при охлаждении воздух легко удаляется вместе с влагой при нагревании.

Воздухообмен даже при IP 65

Конструкция вентиляционных элементов не позволяет воде и инородным телам проникнуть внутрь корпуса. Несмотря на постоянный воздухообмен, уровень защиты достигает IP 65, т.е. корпуса полностью пыленепроницаемы и защищены от струй воды.

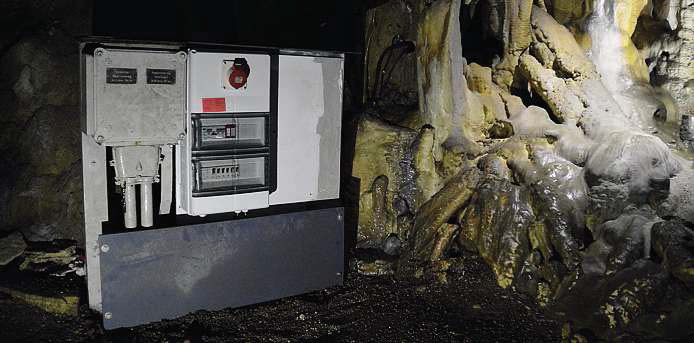

Щиты изготовлены из очень прочного, ударо- и огнестойкого поликарбоната, устойчивого также к воздействию большинства жидкостей и газов. (рис.2)

Установленный распределительный щит AK 28 Plus сертифицирован VDE и соответствует требованиям ВШТ УТ 60670-1 (VDE 0606-1): 2014-01 «Коробки и корпуса для электрических аппаратов, устанавливаемые в стационарные установки бытового и аналогичного назначения»,

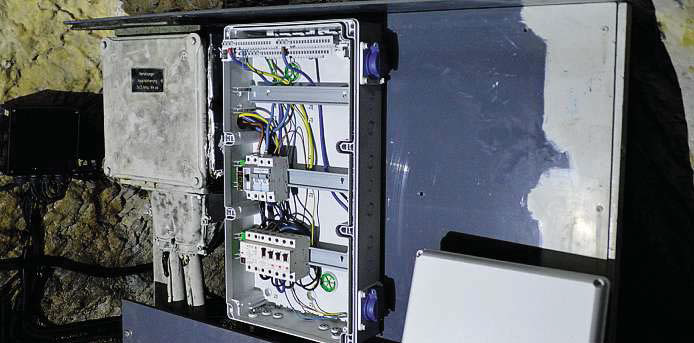

Распределительные щиты укомплектованы DIN-рейками для установки модульных устройств, которые можно легко изъять, например, для прокладки проводов, и переставить для увеличения расстояния до днища корпуса. (рис.3)

При необходимости установки высокого оборудования, DIN-рейки также легко переставляются глубже.

Уже подготовленные кабельные вводы, а также предназначенные для выбивания точки сверления, трехточечное крепление навешиванием – всё это облегчает и упрощает монтаж как самого щита, так и разнообразных компонентов, например, розеток. Как раз эта опция особенно необходима, т.к. в пещере часто проводятся различные мероприятия: чтения или концерты. Поэтому все щиты будут оборудованы розетками для подключения соответствующей аппаратуры. Процесс модернизации длится уже несколько месяцев, т.к. работы производить можно только рано утром, перед приходом посетителей.

«Мы очень довольны, т.к. все таки имели сомнения – выстоят ли корпуса в таких экстремальных условиях» - говорит Томас Варнке в заключение.
